Elma Instrument kuffert nr.17 - Eurotest XDe/50m ledn.

Eurotest XDe med både forud installerede og brugerdefinerede ”AUTO-TEST” revolutionerer tidsforbruget ved udførelsen af de lovpligtige test og afprøvninger. Anvend de præinstallerede autosekvenser, eller byg din egen sekvens af ubegrænset længde. Aldrig har det været hurtigere at teste, måle og dokumentere med et tryk på en knap. Eurotest XDe MI3155 hardware udmærker sig bl.a. ved måling af netimpedans/kortslutningsstrøm med ekstra høj teststrøm, højpræcisions modstandsmåling, ekstremt lang batteritid og test af stort set alle installationstyper inkl. f.eks. EVSE ladestationer til elbiler.

FUNKTIONER: Spænding- og frekvens // Kortslutningsstrøm, loopimpedans med hele 20A teststrøm; fase-nul, fase-jord og fase-fase // Tester alle typer fejlstrømsafbrydere, type AC, A, B, B+, F, MI RCD, EC RCD, PRCD, PRCD-K, PRCD-K, udkoblingstid og udkoblingsstrøm med rampefunktion // Lavohm 7 og højpræcisions 4 leder 200mA test på f.eks. udligningsforbindelser // Isolationstest fra 50 til 1000V prøvespænding // 2-og 3-polet overgangsmodstand til jord // Specifik jordmodstand med ro adapter (tilbehør) // Jordmodstandsmåling med 2 tænger (tilbehør) // Fasefølgeviser // Varistortest (test af transientbeskyttelse) // Direkte måling af spændingsfald // TRMS lækage- og strømmåling (tilbehør) // First Fault lækagestrømmåling og indikativ modstandsmåling (IT-system) // Hukommelse med unik mulighed for opbygning af mappestruktur // Navngivning af mapper/målinger direkte på skærmen hos kunden // Dansk Windows software til hurtig og nem dokumentation med mulighed for at redigere og lave egne kommentarer // Dansk hjælpefunktion som viser tilslutningsdiagrammer direkte på skærmen.

Automatisk test og godkendelse – På Eurotest XDe vælger du let hvilken test eller testsekvens der skal udføres, forbind instrumentet og tryk på start. Herefter udføres alle målinger automatisk. Eurotest XDe er forprogrammeret med alle gængse grænseværdier og efter endt test angives det på displayet om måling er godkendt eller kasseret jf. gældende lovgivning. Du kan også selv bygge dine testsekvenser helt efter eget behov (tilvalg Pro plus software), hvilket sparer meget tid ved test af mange ens installationer.

Indbygget sikringstabel – Nu er det slut med at skulle hjem og se på sikringskurver efter test af installationen. Eurotest XDe har indbyggede sikringstabeller der automatisk sammenligner kortslutningsmålingen med den valgte sikringskarakteristik. Herefter godkendes eller kasseres målingen.

Ny let navigation og dokumentation – Med sin store, klare farvetouchskærm får du hurtigt overblik- både over tests og gemte resultater. Der navigeres let, enten direkte ved tryk på skærmen, eller med det intuitive tastatur.  Som den eneste på markedet tilbyder Eurotest mulighed for at bygge og redigere fuld installationsstruktur, både via softwaren og direkte på instrumentet. Fuldt virtuelt tastatur, gør det muligt at navngive alle målinger ude hos kunden direkte på instrumentet. Ligeledes kan kundenavn, adresse, sagsnummer m.m. skrives direkte i instrumentet.

Med aMESM (tilbehør) for Android kan du via Bluetooth opbygge installationsstrukturer og overføre data fra din tester. Du kan også optage billeder, video og lydsekvenser og tilknytte dem specifikke målinger. Den komplette målerapport med alt dokumentation kan sendes fra smartphone/tablet. Installationstesteren behøver altså ikke at komme hjem til firmaet og blive ”tømt” for data, det hele kan gøres trådløst i marken.

Opfylder IEC 61010-1 KAT III 600V og KAT IV 300V. Leveres i taske inkl. opladelige batterier, oplader, prøveledninger, krokodillenæb og dansk manual, samt USB kabel og dansk Windows software.

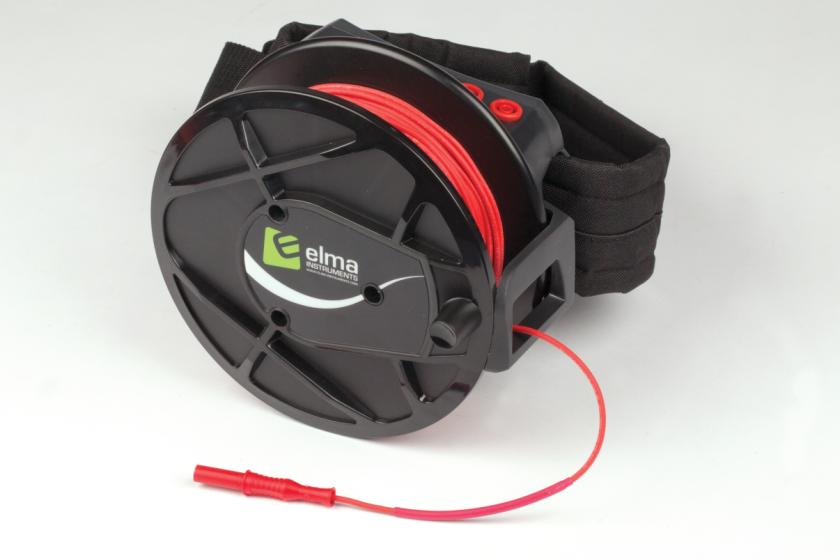

Elma B-Reel er en ny smart kabelrulle med sikkerhedsprøveledning. Kabelrullen er forsynet med praktisk bælte så man har begge hænder fri. Elma B-reel har sikkerhedsbananstik på kablet og to styk sikkerhedsbananbøsninger indbygget i selve tromlen.

Elma B-Reel er ideel ved måling på udligningsforbindelser og beskyttelsesledere, hvor man ofte skal bruge lange prøveledninger for at måle gennemgang.

Kabelrullen indeholder 50 meter 0,5mm2 sort PVC ledning. Må belastes med max 2A. Opfylder IEC 61010-1 KAT III 1000V og KAT IV 600V.


Ved isolationstest af strømkredse, som indeholder elektronik, bør alle fase- og nulledere være forbundet sammen under målingen. Hermed sikres det, at der ikke kommer potentiale mellem lederne og uheld med elektronik og følsomt udstyr undgås.

Med den nye Easy-ISO er det nu blevet meget nemt, at lave disse forbindelser og udføre målingen. Easy-ISO sættet består af fire Ø6,6 mm magnetprober samt en 4-polet ledning, som er samlet i en målebøsning. Med de smarte magnet prober holder ledningen sig automatisk fast på målepunktet uden at bruge værktøj og uden at løsne klemmer.

Isolationstest foretages på spændingsløs installation. Afbryd f.eks. på fejlstrømsafbryderen og monter Easy-ISO på afgangssiden af en 4-polede gruppeafbryder. Hvis alle grupper er tændt kan man nu normalt måle hele installationen på en gang. Da man ved denne metode har kortsluttet installationen er det vigtigt at Easy-ISO fjernes, før spændingen genindkobles. Elma Easy-ISO leveres i lille taske og opfylder IEC 61010-1 KAT III 1000V.

Elma kuffert #55, universal model m. indlæg.
Indlæggene i rummene er i to forskellige højder, så dybden kan tilpasses det enkelte instrument/behov.
Se "Billeder" længere nede på siden for eksempler på indretninger og detaljetegning.

Instrumenter mm. på billederne følger ikke med.

Installatørernes arbejde bliver mere og mere mobilt, hvor rigtigt mange opgaver skal kunne udføres direkte fra firmabilen. Opgavehåndtering og indkøb af varer foregår allerede i dag direkte på mobilen. Samtidig er der i forbindelse med stærkstrømsbekendtgørelsen og KLS systemet stigende krav til måling og dokumentation.

Elma Instruments har i samarbejde med Metrel udviklet en helt ny Android mobilsoftware, der giver mulighed for at gøre hverdagen og ”KLS-test” nemmere. Med Eurolink Android software får man PC-muligheder direkte på mobilen.

Med aMESM for Android kan du via Bluetooth opbygge installationsstrukturer og overføre data fra din KLS-tester. Du kan også optage billeder, video og lydsekvenser og tilknytte dem specifikke målinger. Den komplette målerapport med alt dokumentation kan sendes fra telefonen, hjem til videre behandling i ES Manager softwaren eller som PDF fil. Installationstesteren behøver altså ikke at komme hjem til firmaet og blive ”tømt” for data, det hele kan gøres trådløst i marken.

Køb af ét pass word giver ret til kommunikation med én Eurotest.
Eurolink Android kan hentes på Google Play og anvendes sammen med:
Metrel Mi3152 - Eurotest XC
Metrel MI3155 - Eurotest XDe
Metrel MI3125BT - Eurotest 3125BT

Normalt kræves ikke kode til Bluetooth forbindelse. Hvis det alligevel kræves skrives: NNNN

Fast adapter fra type 1 kabel/stik til type 2.

Tillader brug af type 1 ladekabel og ladestander til opladning af type 2 køretøj.

Kan også anvendes sammen med type 2 måleadaptere til måling på type 1 ladekabel og ladestander.
