Combitest 425EV - Multi-installationstester med WiFi og Touchskærm

Hurtig test af ladestandere til el-biler.

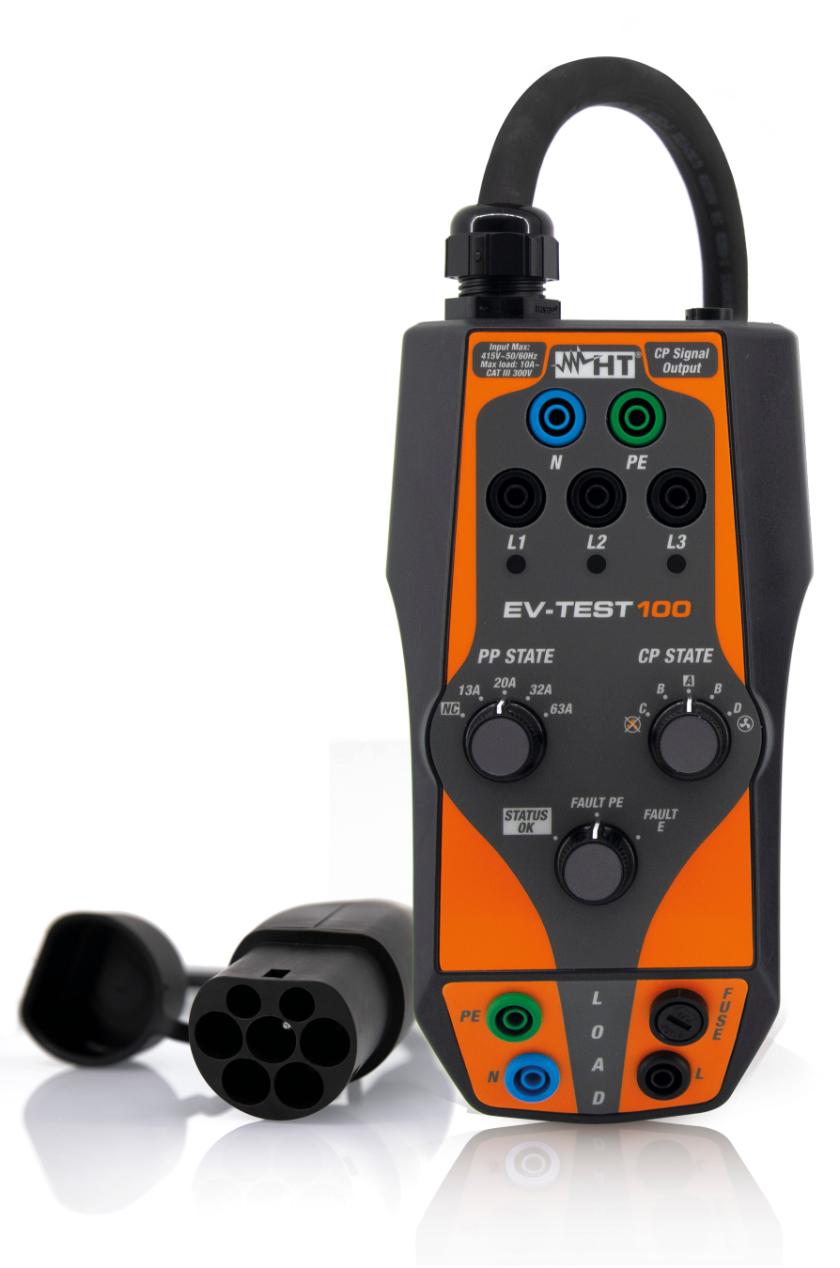

Når du anvender HT EV-100 EVSE adapter med f.eks. Combitest 425EV kontrollerer du let og hurtigt elektrisk sikkerhed og funktionalitet på EVSE ladestandere. Adapteren leveres med standard type 2 stikprop, og simple indstillinger med drejeomskiftere på adapteren simulerer og vælger let både PP og CP, ventileret- og ikke ventileret status. Udgang til udlæsning af CP signal med viser status for PWM (puls bredde modulerede) signal.

Anvendes f.eks. med autotesten for EV udstyr i Combitest 425EV, eller til manuel test som universel adapter.

Adapteren leveres klar til brug i taske med CP signalkabel.

Fast adapter fra type 1 kabel/stik til type 2.

Tillader brug af type 1 ladekabel og ladestander til opladning af type 2 køretøj.

Kan også anvendes sammen med type 2 måleadaptere til måling på type 1 ladekabel og ladestander.

Sporbar Kalibrering

Hvis du ønsker kalibrering af din nuværende installationstester, skal du bestille dette via: rma.elma.dk

Har du styr på din målenøjagtighed?
Det er vigtigt, at du kan dokumenterer nøjagtigheden på dit instrument.
Lad Elma Instruments udføre sporbar kalibrering – så er du sikker.

For at sikre, at dit instrument altid udfører rigtige og præcise målinger anbefaler vi, at det bliver kalibreret én gang om året. Når du indleverer et instrument til kalibrering hos Elma Instruments gennemgår vi følgende procedurer:

• Gennemgang og kontrol af hele instrumentet.
• Opdatering af firmware (instrument software).
• Kalibrering efter producentens anvisninger.
• Udstedelse af certifikat.
• Registrering af instrument og styring af genindkaldelse.

Du er altid velkomme til at kontakte os hvis du har spørgsmål.

E-mail: service@elma.dk
Telefon: 7022 1000 - Tryk 3

Med en traditionel installationstester (uanset fabrikat), stiger fejlvisningen ved lavere impedans/ større kortslutningsniveau. Det betyder i praksis at kortslutningsniveauer over ca. 10 kA ikke vises med tilfredsstillende nøjagtighed. Opløsningen og nøjagtigheden ved impedansmålingen er simpelthen ikke god nok.

IMP 57 er en instrumentadapter, som med 4 leder princip og en teststrøm på op til 244A, med stor nøjagtighed kan måle impedans ned til 0,1mΩ og vise kortslutningsniveau op til ca. 100 kA. Instrumentet kan bruges ved både fase/fase, fase/nul og fase/jord.

IMP 57 bruges sammen med en HT Italia installationstester, hvor display, betjening og hukommelse benyttes. Adapteren kan bl.a. bruges sammen med Combitest 419, 420, 422 og 425, Macrotest G3, og Macrotest 5035 og viser også Ik max 3F, reaktans, resitans og prospektive værdier.

Kan desuden anvendes med ædre typer Macrotest og Combi/Combitest.

IMP 57 leveres i integreret kuffert inkl. prøveledninger, og forbindelseskabel. Opfylder IEC 61010-1 KAT III.

Elma kuffert #55, universal model m. indlæg.
Indlæggene i rummene er i to forskellige højder, så dybden kan tilpasses det enkelte instrument/behov.
Se "Billeder" længere nede på siden for eksempler på indretninger og detaljetegning.

Instrumenter mm. på billederne følger ikke med.

Med denne smarte magnetprobe holder prøveledningen sig automatisk fast på målepunktet uden at bruge værktøj og uden at løsne klemmer.

Magnetproben har en diameter på Ø6,6mm og passer til de fleste almindelige tavle komponenter. Og har en standard bananbøsning på 4mm.

Elma magnettestproben opfylder IEC 61010-1 KAT IV 1000V & KAT III 1500V.

Ved isolationstest af strømkredse, som indeholder elektronik, bør alle fase- og nulledere være forbundet sammen under målingen. Hermed sikres det, at der ikke kommer potentiale mellem lederne og uheld med elektronik og følsomt udstyr undgås.

Med den nye Easy-ISO er det nu blevet meget nemt, at lave disse forbindelser og udføre målingen. Easy-ISO sættet består af fire Ø6,6 mm magnetprober samt en 4-polet ledning, som er samlet i en målebøsning. Med de smarte magnet prober holder ledningen sig automatisk fast på målepunktet uden at bruge værktøj og uden at løsne klemmer.

Isolationstest foretages på spændingsløs installation. Afbryd f.eks. på fejlstrømsafbryderen og monter Easy-ISO på afgangssiden af en 4-polede gruppeafbryder. Hvis alle grupper er tændt kan man nu normalt måle hele installationen på en gang. Da man ved denne metode har kortsluttet installationen er det vigtigt at Easy-ISO fjernes, før spændingen genindkobles. Elma Easy-ISO leveres i lille taske og opfylder IEC 61010-1 KAT III 1000V.

De normale prøveledninger er typisk 1-2 meter, dette er ikke altid nok. Ved f.eks. den lovpligtige måling af gennemgående elektrisk forbindelse i beskyttelsesledere og i udligningsforbindelser er det ofte nødvendigt med meget lange prøveledninger.

Elma tilbyder en række forskellige løsninger med prøveledning monteret på praktisk kabeltromle, som gør at der altid er orden i ledningen og det er nemt, at udrulle den nødvendige længde.

Elma X-Reel er en ny smart kabelrulle med sikkerhedsprøveledning. Kabelrullen er forsynet med praktisk skulderrem og et smart håndtag som gør ud- og ind rulning ekstra nemt.

Kabelrullen er desuden forsynet med et unikt spor, som retter eventuelle ledningskrøller ud under oprulning. Det betyder at du altid får en rigtigt oprullet ledning.

Elma X-Reel er ideel ved måling på udligningsforbindelser og beskyttelsesledere, hvor man ofte skal bruge lange prøveledninger for at måle gennemgang.

Kabelrullen indeholder 33 meter 0,75 mm2 sort PVC ledning. Må belastes med max 2A. Opfylder IEC 61010-1 KAT III 1000V/ KAT IV 600V.

Elma B-Reel er en ny smart kabelrulle med sikkerhedsprøveledning. Kabelrullen er forsynet med praktisk bælte så man har begge hænder fri. Elma B-reel har sikkerhedsbananstik på kablet og to styk sikkerhedsbananbøsninger indbygget i selve tromlen.

Elma B-Reel er ideel ved måling på udligningsforbindelser og beskyttelsesledere, hvor man ofte skal bruge lange prøveledninger for at måle gennemgang.

Kabelrullen indeholder 30 meter 0,75 mm2 sort PVC ledning. Må belastes med max 2A. Opfylder IEC 61010-1 KAT III 1000V og KAT IV 600V.


Elma B-Reel er en ny smart kabelrulle med sikkerhedsprøveledning. Kabelrullen er forsynet med praktisk bælte så man har begge hænder fri. Elma B-reel har sikkerhedsbananstik på kablet og to styk sikkerhedsbananbøsninger indbygget i selve tromlen.

Elma B-Reel er ideel ved måling på udligningsforbindelser og beskyttelsesledere, hvor man ofte skal bruge lange prøveledninger for at måle gennemgang.

Kabelrullen indeholder 50 meter 0,5mm2 sort PVC ledning. Må belastes med max 2A. Opfylder IEC 61010-1 KAT III 1000V og KAT IV 600V.


Stikadapter fra CEE 16A til standard 4mm bananstik bøsning.

Slip for at skulle holde 2, 3 eller flere prøvepinde i stikkontakten på en gang. Sparer tid og sikrer korrekt måling. Perfekt til hurtig installationstest, isolationstest og let måling på CEE stikkontakter.

Findes i 16 og 32A version.

Stikadapter fra CEE 32A til standard 4mm bananstik bøsning.

Slip for at skulle holde 2, 3 eller flere prøvepinde i stikkontakten på en gang. Sparer tid og sikrer korrekt måling. Perfekt til hurtig installationstest, isolationstest og let måling på CEE stikkontakter.

Findes i 16 og 32A version.

Bestående af:
1 x Prøveledning 150cm - 2711, rød
1 x Prøveledning 150cm - 2711, sort
1 x Prøveledning 150cm - 2711, blå
1 x Prøveledning 150cm - 2711, grøn
1 x Krokodillenæb - 5004, rødt
1 x Krokodillenæb - 5004, sort
1 x Krokodillenæb - 5004, blåt
1 x Krokodillenæb - 5004, grøn
1 x Prøvepind, Grøn, L=140mm
1 x Prøvepind, Blå, L=140mm
1 x Prøvepind, Sort, L=140mm

Kompakt strømtang med to måleområder, fra 0,005 A til 100 A AC.

Topview softwaren hentes her på siden under download.

Med tre måleområder kan HT 96U måle alt fra 1 mA lækstrømme til belastningsstrømme på 1000 A AC.

HT 4004 er en alsidig strømtang med to måleområder, som måler både AC og DC op til 100 A.
Hypertac-stikket passer til bl.a. til Combitest 425, Macrotest G3, PQA824 og MPP300, men kan også benyttes med PQA819/PQA820 ved brug af adapterstik.

Tekniske data:
Måleområde: 0,1-100 A AC/DC
Udgangssignal: 10 mV - 1 V
Tangvidde: 30 mm
Batteri: 2x1,5V AAA/LR03
IEC 61010: Kat III 600V
Mål: 175 x 70 x 35 mm
Vægt: 200 g
