Vores anbefaling til test af RCD i henhold til DS/HD 60364

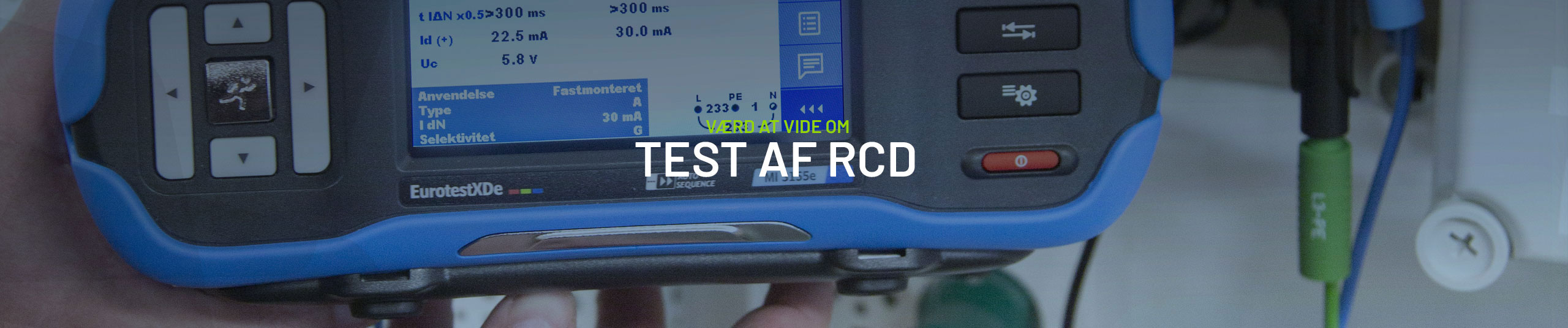

Test af RCD jf. DS/HD 60364 indeholder test ved både ½, 1 og 5 gange mærkestrøm. Auto test funktionen, der som standard ligger i både HT og Metrel installationstestere, kan med fordel anvendes, da de indeholder test ved både ½, 1 og 5 gange mærkestrøm samt både 0° og 180° polaritet.

•  En type AC (f.eks. HFI) skal testes som autotest type AC (altså 1 autotest)

•  En type A (f.eks. HPFI) skal testes som autotest type AC + A (altså 2 autotest)

•  En type B (f.eks. HPFI AC/DC) skal testes som autotest type AC + A + B (altså 3 autotest).

Hver autotest indeholder et antal test, som samlet set kan give op til 6, 12 eller 18 udkoblinger ved hhv. type AC, A og B RCD . Det er dog også muligt af minimere antallet af tests og der skal som minimum testes:


•  Type AC (f.eks. HFI) 4 test, 3 udkoblinger:

–  1xIn AC 0° (RCD t)
–  1xIn AC 180° (RCD t)
–  5xIn AC 0° (RCD t)
–  0,5xIn AC 0° (RCD t)

•  Type A (f.eks. HPFI) 6 test og 5 udkoblinger:

–  1xIn AC 0° (RCD t)
–  1xIn AC 180° (RCD t)
–  5xIn AC 0° (RCD t)
–  0,5xIn AC 0° (RCD t)
–  1xIn A 0° (RCD t)
–  1xIn A 180 (RCD t)

•  En type B (f.eks. HPFI AC/DC) 8 test og 7 udkoblinger:

–  1xIn AC 0° (RCD t)
–  1xIn AC 180° (RCD t)
–  5xIn AC 0° (RCD t)
–  0,5xIn AC 0° (RCD t)
–  1xIn A 0° (RCD t)
–  1xIn A 180 (RCD t)
–  1xIn B 0° (RCD I)
–  1xIn B 180 (RCD I)

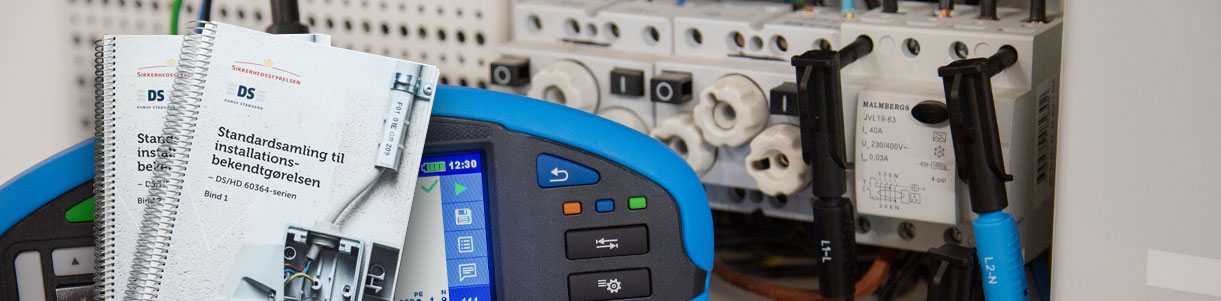

Tolkningen er baseret på dansk standards tolkning af minimumskrav, som du kan læse om i DS ”FAQ S-564 Elektriske installationer og beskyttelse mod elektrisk stød”. Tolkningen bringes uden ansvar og med forbehold for ændringer samt skærpende omstændigheder og krav, som kan øge minimumskravet til test af RCD.

–  Testknappen på RCD afbryderen må først betjenes efter målingerne.

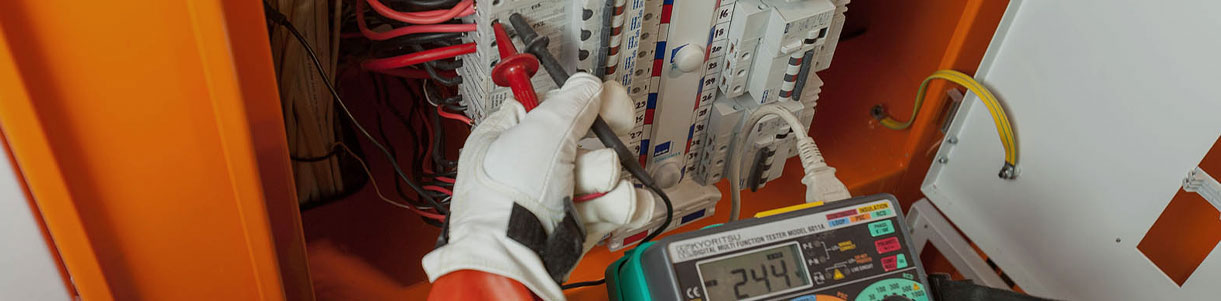

–  Afbryd alle grupper efter RCD afbryderen, således at evt. fejl, afledning og støj i installationen ikke påvirker måleresultatet.

–  Tilslut instrumentet direkte over RCD afbryderen. Fase og nul på afgangssiden og brug nul på tilgangssiden til jord/PE leder. Vores magneter kan give en ekstra hånd med denne måling, se mere her

–  En PE klemme i tavlen bør ikke bruges, da evt. støj og stor overgangsmodstand påvirker målingen.

–  Efter udført test, kontrolleres at testknappen virker.

Ovenstående beskrivelse er alene en test af selve fejlstrømsafbryderen. I TT-systemer skal der desuden foretages en måling af overgangsmodstanden på jordforbindelsen for de udsatte dele i installationen. Ud fra fejlstrømsafbryderens maksimale udløsestrøm og ved at brug af formlen: Ra X Ia < 50V, er det muligt at finde den maksimalt tilladelige fejlsløjfeimpedans (Ra).

Fejlsløjfeimpedansen er summen af jordelektrodens overgangsmodstand til jord og modstanden i beskyttelseslederen til de udsatte dele. Ved beskyttelse med fejlstrømsafbrydere med en mærkeudløsestrøm på 30 mA betyder dette en maksimal sløjfeimpedans på 1666 ohm. Bruges der i stedet en fejlstrømsafbryder med en maksimal udløsestrøm på f.eks. 300 mA, må sløjfeimpedansen højst være 166 ohm. De fleste installationstestere og FI/HPFI testere har også en funktion for måling af sløjfeimpedans og berøringsspænding.

Husk at følge instrument producentens/leverandørens anbefaling om kontrol og kalibrering af instrumentet.
