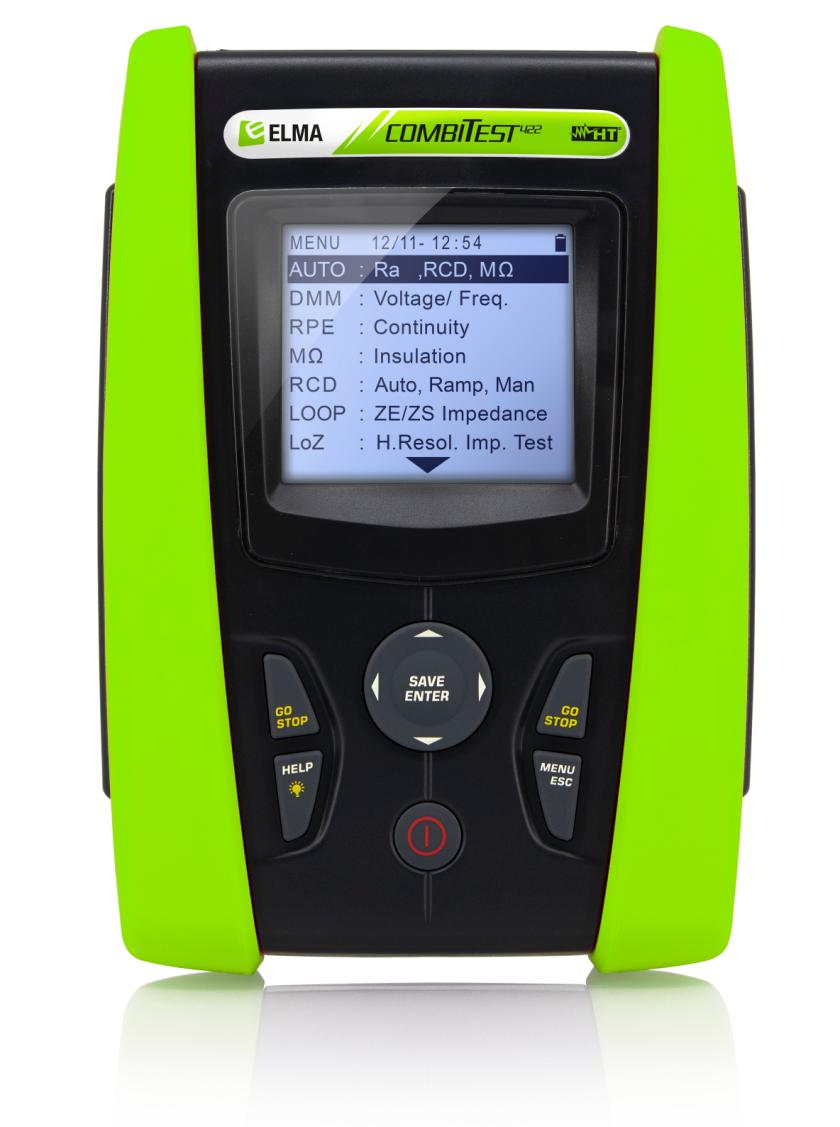

Combitest 422 + EVSE-200

Installationstest, verifikation ved idriftsætning, slutkontrol, afleveringsrapport, 60364 testen, kært barn har mange navne, men i bund og grund handler det hele om at teste vores elinstallationer, og aflevere et sikkert arbejde. HT Combitest 422 er seneste skud på stammen til nem installationstest. Her er ikke 1000 indstillingsmuligheder, men blot en overskuelig målehukommelse til dokumentation. Men Combitest 422 har alligevel meget under motorhjelmen. Alle nødvendige tests til slutkontrol, inklusive f.eks. test af type B fejlstrømsafbryder og beregning af spændingsfald, som normalt kun findes i større modeller. Helt nyt og ekstremt klart display, med sort skrift på hvid baggrund, letter aflæsning under alle forhold. Desuden tilbyder Combitest 422 mulighed for 10A gennemgangstest (Tilbehør) med 4-ledertest, for nøjagtig måling af helt små modstande eller under skærpede forhold i f.eks. medicinske installationer.

Med sin kompakte størrelse og ekstremt tydelige display med sort tekst på hvid baggrund, er Combitest 422 perfekt til hurtig og enkel test, og brugervenligheden er i top med tilslutningsdiagrammer direkte på skærmen. Instrumentet klarer alle nødvendige målinger, bl.a:

– Lavohmsmåling med 200mA – for måling på beskyttelsesleder og udligningsforbindelser.
– Isolationstest 50, 100, 250, 500 og 1000V – for måling af isolationsmodstand.
– Loop/sløjfe impedans fase/fase, fase/nul og fase/jord, med direkte visning i ohm og beregning af kortslutningsstrøm i A og kA. For bestemmelse af Ik min og Ik max.
– Med adapter IMP 57 kan måles lave impedanser i mΩ og høje kortslutningsniveauer op til 100kA
– Tester alle typer FI/PFI/HPFI afbrydere, type A, B, AC og selektive, 0/180° og viser direkte udkoblingstid, udkoblingsstrøm, Ub/berøringsspænding og jordmodstand.
– 2-polet overgangsmodstand til jord.
– Direkte måling af spændingsfald
– Måler spænding, frekvens samt fasefølge.
– Hukommelse til 999 målinger-
– Optisk USB port for PC kommunikation og dansk software med eksport muligheder til f.eks. Excel (Tilbehør).

Combitest 422 leveres i taske, inkl. prøveledninger, krokodillenæb, prøvepinde, DK-EDB stikprop, Schuko stikprop, kalibreringsbøjle og vejledning. Opfylder IEC 61010-1 KAT IV 300V.

Elma EVSE-200 adapter aktiverer ladestander, ved at simulere tilslutning af elbil, og bringer målepunkter ud i standard bananbøsninger. Dermed kan f.eks. simpel funktionstest, om stander kan aktiveres, udføres med adapter alene, spændinger kan måles med standard multimeter eller fuld funktionsafprøvning og installationstest foretages med en passende installationstester.

Elma EVSE-200 har desuden flere smarte funktioner.

CP signal i bananbøsninger. Et Ladestik EVSE og elbil EV kommunikerer via frekvensmoduleret signal. Så beder bilen (Elma EVSE-200) f.eks. om 32A, svarer ladestikket måske at der er 13A til rådighed. Dette signal kan aflæses med et standard multimeter med DutyCycle Hz% funktion, eller med det banebrydende Elma 6100EVSE, som direkte viser signalet som en strøm. Find Elma 6100EVSE som tilbehør her på siden.

Elma EVSE-200 kan også tilsluttes en belastning, f.eks. en varmeblæser, op til 10A, direkte i stikkontakten på adapteren. Dermed kan ladestikket testes belastet, og forbindelser kan kontrolleres med enfrarødt kamera.

Elma EVSE-200 kan også lave fejlsimulation for manglende PE forbindelse og CP til PE fejl. Dermed kan adapteren anvendes alene til kontrol af korrekt indkobling og funktionalitet ved fejl.

Adapteren leveres med standard type 2 stikprop og simple drejeomskiftere for simulering af både PP (belastning) og CP (Tilkoblings status) både ventileret (ABD)- og ikke ventileret (ABC) status. Leveres klar til brug i taske og kan med fordel anvendes med installationstestere fra Elma instruments.
