Elspec PureBB Trefaset elkvalitetsanalysator

Fleksibel prøvepind med 4mm bananbøsning. Tilsluttes let under skrue- eller fjederklemmer og muliggør nem og sikker måling med spændingstester eller ved energi målinger/logninger i tavler.

IEC 61010 Kat III 1000V.

Med denne smarte magnetprobe holder prøveledningen sig automatisk fast på målepunktet uden at bruge værktøj og uden at løsne klemmer.

Magnetproben har en diameter på Ø6,6mm og passer til de fleste almindelige tavle komponenter. Og har en standard bananbøsning på 4mm.

Elma magnettestproben opfylder IEC 61010-1 KAT IV 1000V & KAT III 1500V.

Fleksibel strømtang med tre måleområder og op til 3000 A sand RMS.

Kompakt strømtang, særligt velegnet til små strømme.

Kompakt strømtang med måleområde op til 60 A AC.

Kompakt strømtang med måleområde op til 200 A AC.

Alsidig strømtang som både kan måle AC op til 1000 A og DC op til 1500 A.

Ekstern tidssynkronisering med en nøjagtighed på ± 20 ms for 50 Hz et krav for at leve op til IEC 61000-4-30 Class A; dette kan enten opnås via GPS eller opkobling til NTP-server via ethernet.

Ved at tilslutte GPS-modtageren til elkvalitetsanalysatoren sikres en tidsnøjagtighed på ±10 ms for 50 Hz signaler, hvilket muliggør Class A-målinger uanset hvor man befinder sig.

GPS-modtageren tilsluttes via USB og har 5 m kabel.

PQSCADA Sapphire er noget af det mest omfattende analysesoftware til elkvalitetsanalyse. Programmet er oprindeligt udviklet til fastmonterede tavlekomponenter, og kan opbygges som et SCADA-/SRO-system, hvor adskillige komponenter kan samles, ses i diagrammer og geografiske lokationer, overvåges i realtid, og historiske data behandles; PQSCADA Sapphire kan ikke blot bruges til Elspecs fastmonterede og bærbare komponenter, men kan også håndtere data fra andre enheder fx beskyttelsesrelæer, energimålere og andre datakilder.

Analysefunktioner og visualiseringer af trend- og sinuskurver er på samme tid velkendte og nyskabende; analysedata kan frit vælges og overlejres med andre måleværdier, hvilket muliggør minutiøs analyse af de mindste hændelser spredt over alle tænkelige parametre. PQSCADA Sapphire har rapportskabelon for udarbejdelse af rapport iht. EN 50160, hvilket gør det let at vurdere om spændingskvaliteten i orden.

PQSCADA Sapphire Professional adskiller sig fra den Express ved at have flere kommunikationsmuligheder (IEC 61850, MODBUS) samt flere datadiagrammer. Ønsker man at administrere flere komponenter via en server, er løsningen PQSCADA Sapphire Enterprise - kontakt os for at høre nærmere.

I forbindelse med køb af Elspec elkvalitetsanalysator er det muligt at opgradere PQSCADA Sapphire Express til Professional til en særdeles attraktiv pris. Bemærk, at der forekommer et årligt gebyr PQSCADA Sapphire Professional.

Udvidelsesmodulet til Elspec PureBB har ethernetport for netværkstilslutning, Wi-Fi for trådløs netværkstilslutning og overførsel af data til PQSCADA Sapphire app. Ved at tilslutte PureBB over netværk, kan realtidsdata analyseres og loggede data overføres uden direkte tilslutning til PC. Derudover har udvidelsesmodulet batteri, som muliggør op til seks timers optagelse uden 230 V-forsyning.

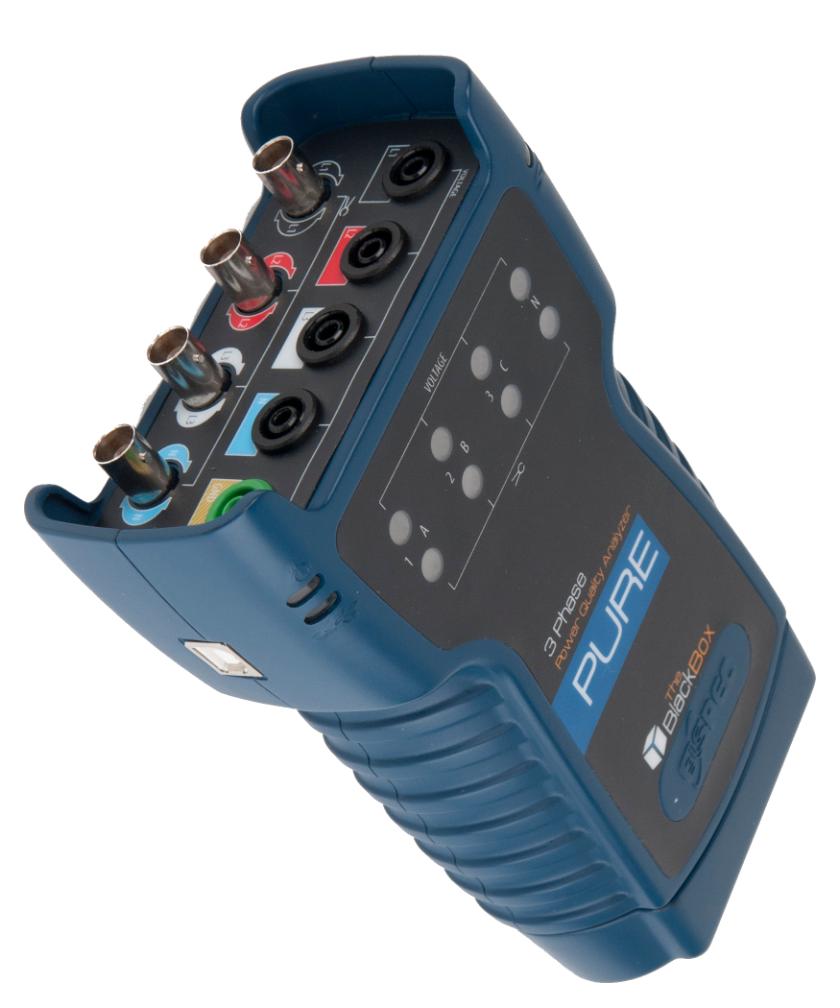

PureBB er den mest mobile produktserie i Elspecs katalog. PureBB er simpel og undseelig i udtrykket, men man skal ikke lade sig narre; selvom den er uden skærm og unødvendige knapper, er betjeningen enkel, da dioder indikerer om strømtænger og fasefølge er korrekt, og optagelse med høj samplefrekvens starter automatisk.

Elspec benytter en patenteret datakomprimeringsalgoritme, som muliggør kontinuerlig optagelse med høj samplefrekvens i noget nær uendelig længde; et års optagelse kan være på et 4 GB SD-kort, og hukommelseskortet kan skiftes mens en optagelse er i gang. Nøjagtigheden lever op til de kravene for IEC 61000-4-30 klasse A.

Med softwaren PQSCADA Saphhire er analysefunktioner og visualiseringer af trend- og sinuskurver på samme tid velkendte og nyskabende; analysedata kan frit vælges og overlejres med andre måleværdier, hvilket muliggør minutiøs analyse af de mindste hændelser spredt over alle tænkelige parametre. PQSCADA Sapphire har rapportskabelon for udarbejdelse af rapport iht. EN 50160, hvilket gør det let at vurdere om spændingskvaliteten i orden. I forbindelse med køb af Elpsec PureBB er det muligt at opgradere PQSCADA Sapphire Express til Professional for en særdeles attraktiv pris.

Ønsker man at tilslutte via wi-fi eller ethernet for realtidslogning, er det muligt at tilkøbe udvidelsesmodul.

Elspec PureBB leveres inklusive silikonecover, fem prøveledninger med krokodillenæb, forsyningskabel, USB-kabel og PQSCADA Sapphire Express software. Strømtænger bestilles separat.

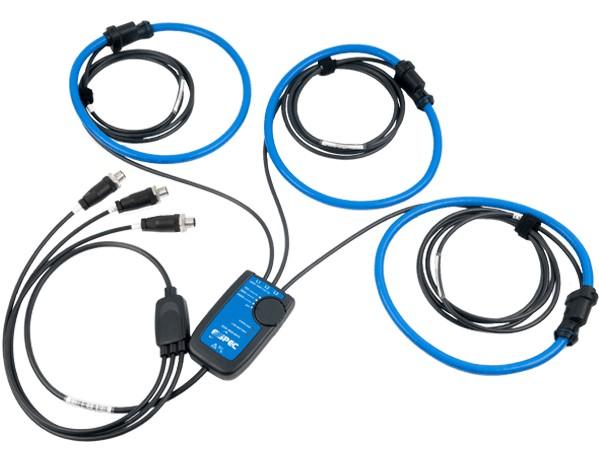

Sæt med tre fleksible strømtænger med tre måleområder, 30 A/300 A/3000 A sand RMS.

Sporbar Kalibrering

Har du styr på din målenøjagtighed?
Det er vigtigt, at du kan dokumenterer nøjagtigheden på dit instrument.
Lad Elma Instruments udføre sporbar kalibrering – så er du sikker.

For at sikre, at dit instrument altid udfører rigtige og præcise målinger anbefaler vi, at det bliver kalibreret én gang om året. Når du indleverer et instrument til kalibrering hos Elma Instruments gennemgår vi følgende procedurer:

• Gennemgang og kontrol af hele instrumentet.
• Opdatering af firmware (instrument software).
• Kalibrering efter producentens anvisninger.
• Udstedelse af certifikat.
• Registrering af instrument og styring af genindkaldelse.

Du er altid velkomme til at kontakte os hvis du har spørgsmål.
E-mail: service@elma.dk
Telefon: 7022 1000 - Tryk 3
