Opgraderingssæt til MI3109 Pro

Solcellepaneler og klemmer til måling befinder sig sjældent på samme sted; solcellepanelerne står fx på taget, og tilslutningsklemmerne er ved inverteren inde i bygningen.

Med A1378 PV Remote kan omgivelsesparametre så som solintensitet (kræver A1427 PV Referencecelle) og temperatur (kræver A1400 PV Temperaturprobe) måles ved solcellepanelet, mens master-instrumentet (fx MI3109) måler strøm og spænding et andet sted. Før måling, synkroniseres PV Remote og master-instrument via kabelforbindelse, som efterfølgende afbrydes; efter endt måling overføres måledata til master-instrumentet, som nu kan behandle målte værdier, omregne til STC-værdier og vise I-V-kurve.

A1378 PV Remote har én indgang til måling af solindstråling og to indgange for måling af temperatur.

Solcellepanelers elektriske specifikationer opgives under Standard Test Conditions (STC), hvilket er defineret som en solindstråling på 1000 W/m². På vore breddegrader ses STC kun sjældent, og målte strøm- og spændingsværdier må korrigeres ud fra den målte solintensitet.

Metrel A1427 PV Referencecelle monteres på solcellepanelet og måler solintensiteten/solindstrålingen i samme vinkel som solcellepanelet.

A1427 kan enten forbindes til solcelletesteren via kabel eller via Metrel A1378 Eurotest PV Remote.

Ydelsen fra et solcellepanel påvirkes af temperaturen, og målt strøm og spænding skal således temperaturkorrigeres for at kunne sammenlignes med databladet.

Metrel A1400 PV Temperaturprobe kan monteres på bagsiden af solcellepanelet for måling af celletemperatur eller placeres i fri luft for måling af omgivelsestemperatur.

A1400 kan enten forbindes til solcelletesteren via kabel eller via Metrel A1378 Eurotest PV Remote.

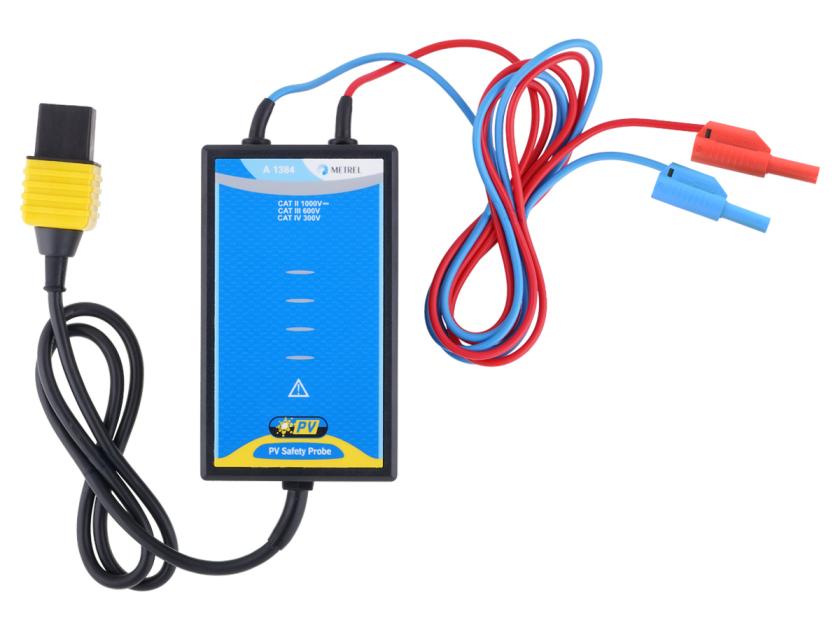

Metrel A1384 Sikkerhedsprobe giver ekstra sikkerhed under arbejde på solcelleinstallationer, og kan fx anvendes ved måling af tomgangsspænding, kortslutningsstrøm eller isolationtest.

A1384 har en indbygget sikkerhedskreds, som i tilfælde af fejl afbryder forbindelsen mellem måleinstrumentet og solcelleinstallationen.

Ønsker man en strømtang til alle applikationer, er Metrel A1391 et godt bud.

Metrel A1391 måler både AC og DC, og med to måleområder sikres god nøjagtighed, hvad enten der måles på en boligtavle, solcellestreng eller motorinstallation. Den kompakte størrelse gør det muligt at komme til de fleste steder, mens et gab på 25 mm muliggør måling på relativt store kvadrater.

Udgangssignalet overføres til multimeter eller installationstester via Ø4 mm bananstik.

Metrel A1391 leveres i taske inklusive batteri, manual og kalibreringscertifikat.
