Hvad er TDR?
TDR – hurtig lokalisering af kabelfejl

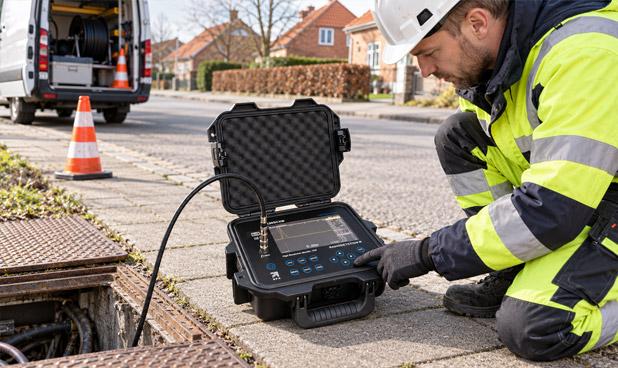

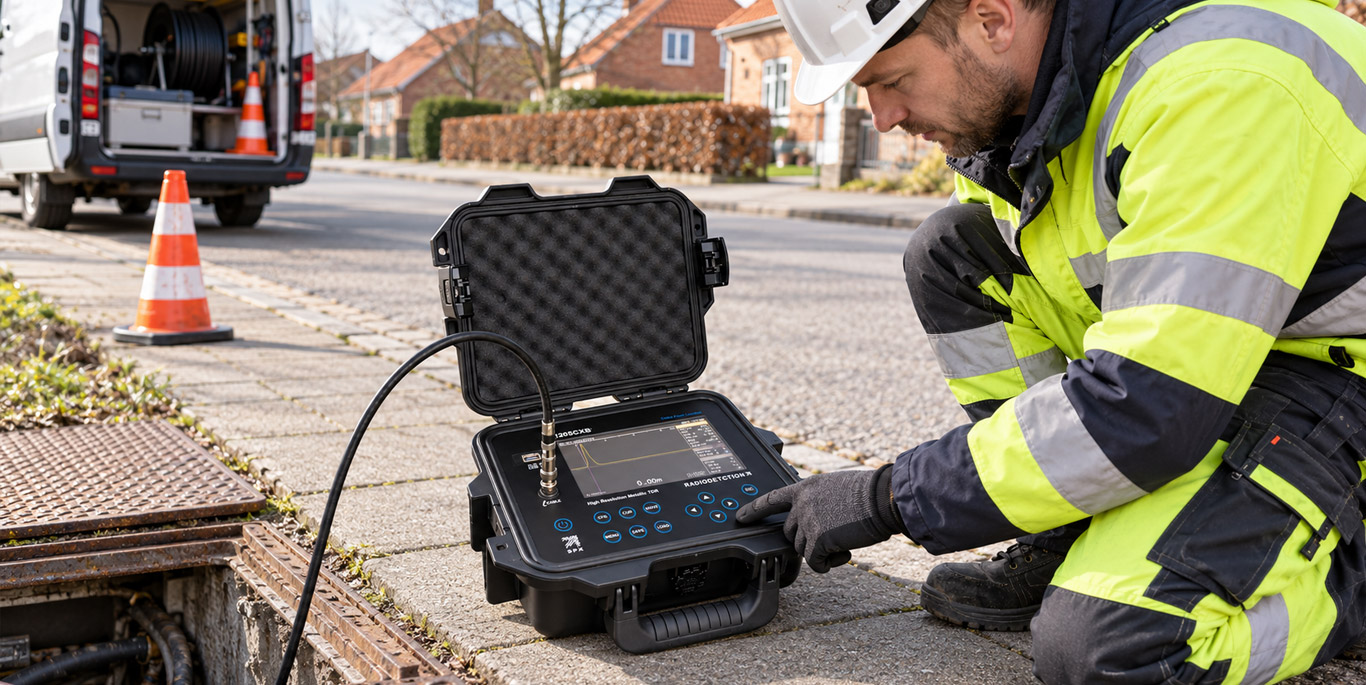

TDR (Time Domain Reflectometry) er en effektiv metode til fejlfinding på kabler. Instrumentet sender en elektrisk puls gennem kablet og analyserer de reflekterede signaler for at identificere brud, kortslutninger og andre fejl. Ved hjælp af refleksionstiden kan TDR-instrumentet præcist beregne afstanden til fejlen, hvilket gør det muligt at lokalisere problemer hurtigt og minimere tidsforbruget ved reparation og vedligeholdelse. TDR er samtidig et effektivt værktøj til måling af kabellængder og dokumentation af kabelinstallationer.
TDR-teknologien fungerer ved, at instrumentet sender en kort elektrisk puls ind i et kabel. Når pulsen rammer en ændring i kablet – f.eks. en:
- Kabelbrud
- Kortslutning
- Dårlig samling
- Impedansændring
- Kabelende
bliver en del af signalet reflekteret tilbage til instrumentet. Ved at måle tiden fra udsendelse til modtagelse af refleksionen kan TDR'en beregne afstanden til fejlen.
Fordele ved TDR
- Hurtig lokalisering af kabelfejl
- Måling af kabellængder uden adgang til begge kabelender
- Reducerer grave- og søgetid
- Velegnet til både installations-, data-, tele- og koaksialkabler
- Kan identificere både åbne brud og kortslutninger
