Hvorfor forsvinder signalet?
Ved kabel- og rørsøgning ved de fleste, at der normalt skal være et lukket kredsløb for at få strøm til at løbe. Alligevel kan vi påføre et signal på et isoleret, nedgravet kabel eller rør – uden direkte returleder – og stadig registrere det i jorden.
Hvordan kan det lade sig gøre?
Forklaringen ligger i kapacitans
Selvom kablet eller røret er korrekt isoleret, vil der ved påføring af vekselspænding (AC) opstå en kapacitiv kobling mellem lederen og jorden.
En kondensator kræver to ledere. I dette tilfælde er:
- Den ene leder: kablet eller røret
- Den anden “leder”: jorden
Selvom jord består af materialer med relativt høj modstand (sand, jord, sten), er volumen så stort, at jorden samlet set opfører sig som et ledende lag omkring installationen.
Resultatet er, at lederen oplades i forhold til jord.

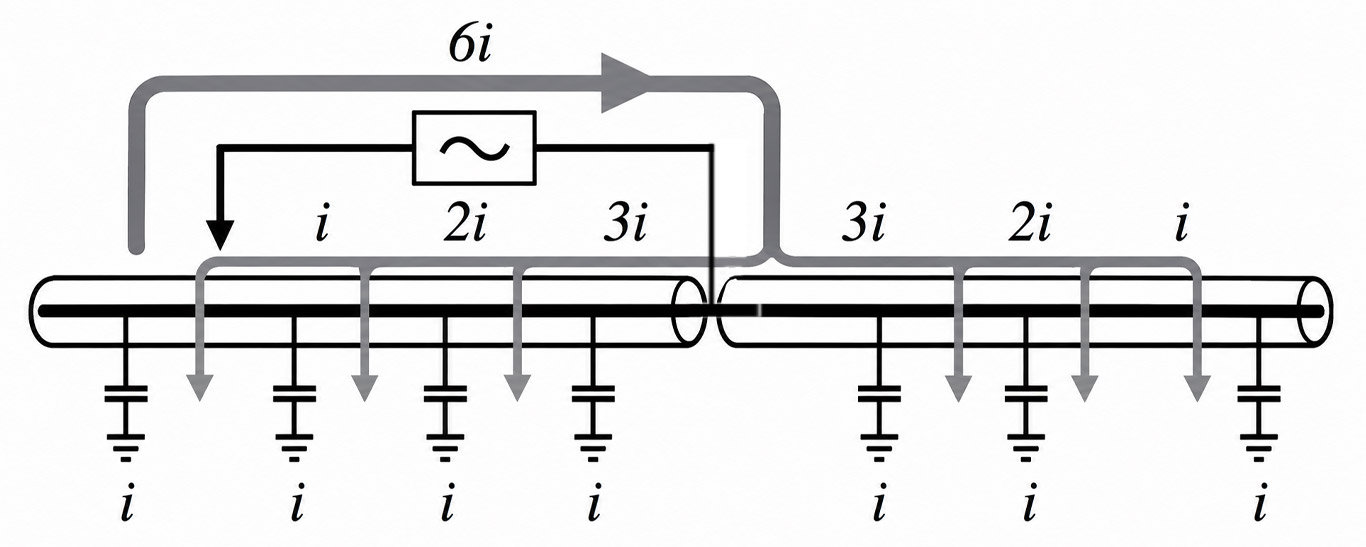

Distribueret kapacitans langs hele strækningen
Den nedgravede leder opfører sig ikke som én enkelt kondensator – men som en lang række små kondensatorer fordelt langs hele sin længde.
Når der påføres et AC-signal ét sted:
- Strømmen løber i begge retninger
- En del af signalet “lækker” kapacitivt til jord undervejs
- Signalstyrken aftager gradvist langs strækningen
Derfor vil signalet typisk blive svagere, jo længere man bevæger sig væk fra påføringspunktet.
Frekvensens betydning
Kapacitiv reaktans falder ved stigende frekvens.
Det betyder:
- Høj frekvens → større strøm → kraftigere initialt signal
- Men også hurtigere afladning til jord
Derfor giver højfrekvente signaler ofte:
- Kortere rækkevidde
- Hurtigere dæmpning
Lavere frekvenser:
- Mindre kapacitiv lækage
- Længere signaludbredelse
- Bedre egnet til lange stræk
Lederens størrelse har direkte betydning
Kapacitansen øges med lederens overfladeareal.
Det betyder:
- Store rør → høj kapacitans → hurtigere signaltab
- Små rør/kabler → lavere kapacitans → længere rækkevidde
I den modsatte ende kan meget små kabler have så lav kapacitans, at der næsten ikke løber strøm – og signalet derfor bliver vanskeligt at detektere.
Hvorfor forsvinder signalet før kabelenden?
Hvis en isoleret leder ikke er jordet i enden (f.eks. ved en kabelpotte), vil signalet ofte aftage og forsvinde et stykke før den fysiske afslutning.
Årsagen er den distribuerede kapacitive afladning til jord, som gradvist dræner signalet langs strækningen.
Det er altså ikke nødvendigvis et brud – men en naturlig fysisk begrænsning.
