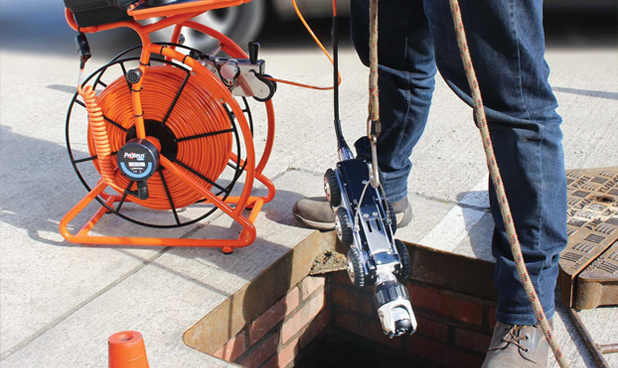

TV-inspektion fra mobilt udstyr

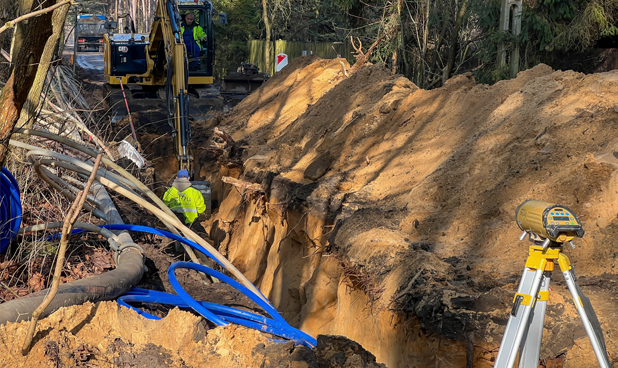

Anlæg af kloak

Anlæg af Kloak og opmåling baseret på kamera-data Kameradata kan kombineres med opmålingsværktøjer til at etablere fald, niveau og afsætning i kloaksystemer.

Typisk workflow

1. Planlægning og referenceopsætning

• Definer område der skal måles op, mål og referencer (startpunkt, toppe af ledninger, indløbs- og udløbspositioner).
• Vælg kamera- og opmålingsværktøj, der passer til rørdiameter og adgangsforhold.
• Fastlæg målestandarder (f.eks. vandret referenceplan, løftepunkter, vaterpas).

2. Datafangst med kamera

• Brug et kloakkamera eller pipeline-inspektionskamera til at optage rørstrækningen og finde tydelige referencepunkter (fald, nedsat niveau, knæk).
• Registrer lys- og skyggeforhold, som kan påvirke billedanalyse.
• Benyt en stabil opsætning (kameraside, kabelrig, målestok eller manuelle markeringer) så data kan korreleres senere.

3. Måle-/informationsudtræk

• Udfør billedbaseret eller sensorassisteret opmåling:
• Kameradata til fald: beregn hældning ved at kombinere billedbaserede vinkler med kendte afstande.
• Niveau/mål: udlæggelse af horisontalt niveau i forhold til referenceplan og opmåling af afvigelser.
• Afsætning: marker længde- og retning mellem referencepunkter i rørløbet.
• Brug digitale nivellerings-/inklination måling hvis tilknyttet kameraet for at forbedre præcisionen. Her kræves Proteus anlæg fra os.

4. Databehandling og fusion

5. Resultat og dokumentation

• Fald og laveste/højeste punkter, nuværende niveauer og afsætninger.
• Tegninger/planer i 2D/3D, sammenligninger mod krav og standarder.
• Anbefalinger til videre arbejde (f.eks. reparation, ny rørføring, elevforbedringer).

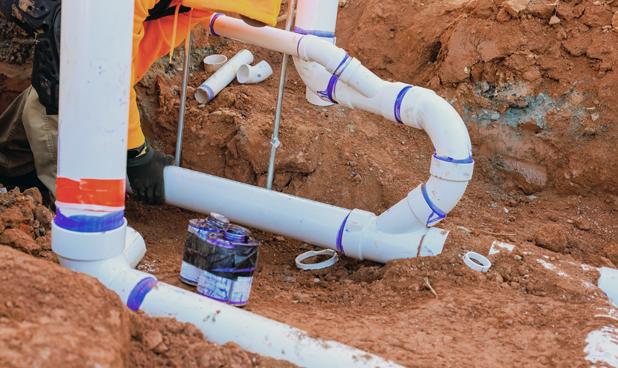

Layout og dimensionering

Oplæg til trin-for-trin workflow

1. Førstehåndsplanlægning

2. Dataindsamling på stedet

• Kamera og optagelse:
  –  Indfør kloakkameraet gennem røret til næste adgangspunkt; registrer tydelige referencepunkter (fald, knæk, døre).
  –  Notér lysforhold og mulige billedudfordringer (skygger, reflektioner).
• Måledata:
  –  Brug laserafstandsmåleren til at måle længder mellem referencepunkter og døre.
  –  Brug Leica Piper eller Rotationslaser opsætning til at registrere hældninger og niveauforskelle ved adgangspunkter og døre.
• Registrer referencer, og tag notater om særlige forhold (blokeringer, knæk mv.).

3. Dataindsamling og fusion

• Importér kamera-data og måleværdier i CAD Edge.
• Fusionér data med CadFusion+ hvis du har behov for at kombinere kamera-inddata med totalstation/laserdata.
• Kontroller dataens konsistens og forbered dem til layout.

4. Layout og dimensionering

• Angiv dimensioner for adgangspunkter, døre og rørstykker i CAD Edge.
• Generér rørtræk med præcise længder og hældninger; positionér adgangspunkter med korrekte koordinater.
• Visualisering i 2D-plan og 3D-model til kommunikation og videre planlægning.

5. Kvalitetssikring og dokumentation

• Gennemgå layout, marker afvigelser og tilføj billeder/notater.
• Eksportér en layoutrapport og courser i 2D/3D (DXF/STEP/CSV), samt billed- og tekstnotater.
• Godkend og del med entreprenør, GIS/byggeprojektdeltagere og myndigheder.
• Typiske roller
  –  Teknisk inspektør/ingeniør: planlægning, optagelse og dimensionering.
  –  Rør-installatør/entreprenør: brug af layout i udførelsesfasen.

Praktiske tips til at vælge produkter og afvikle processen hos Elma.dk

• Søg efter termer som: kloakkamera, kloak-inspektion, opmåling og nivellering, laserafstandsmåler.
• Overvej tilbehør: referencepunkter, målestokke, stativer og bærestativer til feltarbejde.

Eksempler på produkter vi hos Elma Instruments kan levere

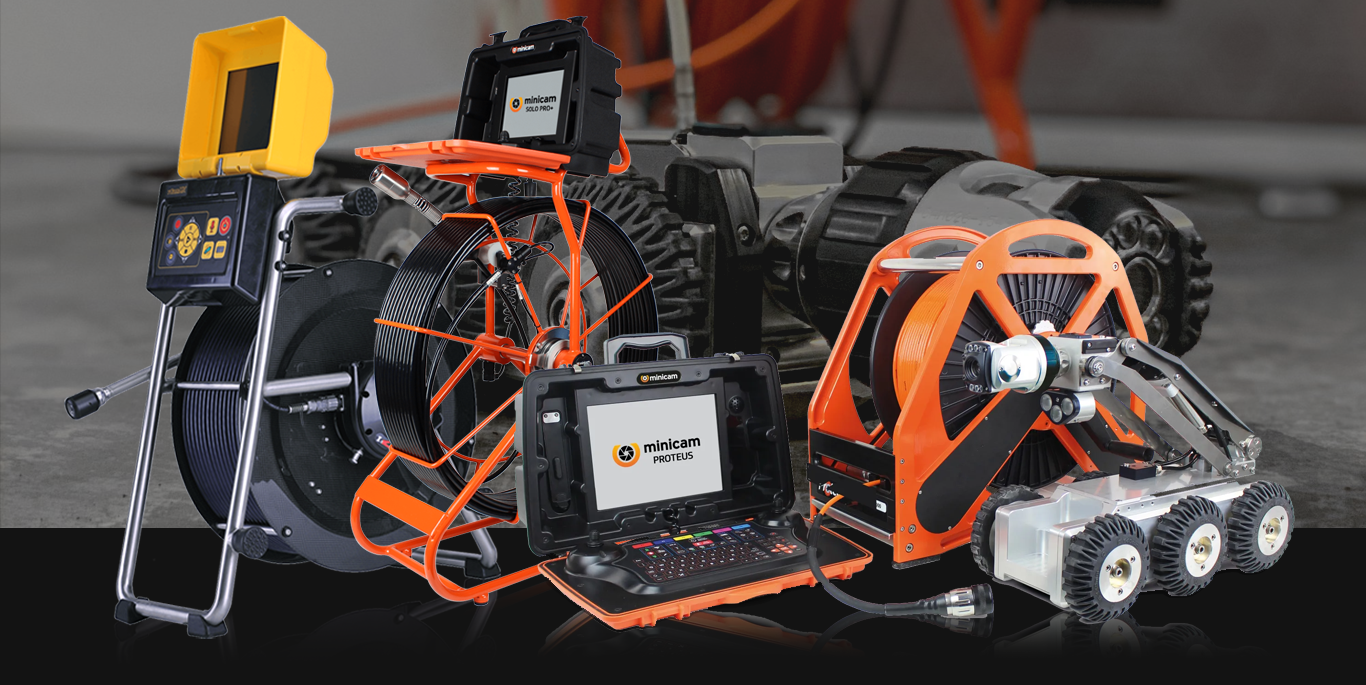

Kamera og kloak-inspektionssæt

• Minicam Solo Pro (kloak-inspektionskamera).
  Funktioner: farveoptagelse, frekvensvisning, indbygget målemarkør i billedet, dataeksport (billeder/CSV-mål), kompatibilitet med opmålingssoftware.
• Minicam Solo Pro (avanceret kloakkamera).
  Funktioner: højopløst video, stereomåling eller separat målepunktsregistrering, referencepunkter langs røret, dataudtræk til CAD.
• Minicam Proteus Sæt (push/traktor type).
  Funktioner: fjernstyring, længere rørlængder, udstyr til målepunkter og referencepunkter i vanskelige områder.

Måleudstyr og referenceudstyr

• Laserafstandsmåler Elma & Leica.
  Funktioner: hurtig afstands- og hældningsmåling, CSV-eksport, kompatibel med referencepunkter.
• Digital niveaumåler Elma & Leica rotations laser og Piper.
  Funktioner: præcis vaterpas/niveau, kalibrering mod referenceplan.
• Referenceudstyr til installation og måling, Leica Piper
  Fysiske referenceplader, måleværktøj til nøjagtige afstande og vandrette referencer, måle- og justeringsstykker.
  Funktioner: mobil/pc visning af optagelser, notat-funktioner, eksport af punkter og billeder.

Anbefalede instrumenter til avancerede kamerainspektioner og anlægsarbejde:
