Combitest 422 inkl. EVSE-adapter og -multimeter, kabeltromle, og blæksprutte

Installationstest, verifikation ved idriftsætning, slutkontrol, afleveringsrapport, 60364 testen, kært barn har mange navne, men i bund og grund handler det hele om at teste vores elinstallationer, og aflevere et sikkert arbejde. HT Combitest 422 er seneste skud på stammen til nem installationstest. Her er ikke 1000 indstillingsmuligheder, men blot en overskuelig målehukommelse til dokumentation. Men Combitest 422 har alligevel meget under motorhjelmen. Alle nødvendige tests til slutkontrol, inklusive f.eks. test af type B fejlstrømsafbryder og beregning af spændingsfald, som normalt kun findes i større modeller. Helt nyt og ekstremt klart display, med sort skrift på hvid baggrund, letter aflæsning under alle forhold. Desuden tilbyder Combitest 422 mulighed for 10A gennemgangstest (Tilbehør) med 4-ledertest, for nøjagtig måling af helt små modstande eller under skærpede forhold i f.eks. medicinske installationer.

Med sin kompakte størrelse og ekstremt tydelige display med sort tekst på hvid baggrund, er Combitest 422 perfekt til hurtig og enkel test, og brugervenligheden er i top med tilslutningsdiagrammer direkte på skærmen. Instrumentet klarer alle nødvendige målinger, bl.a:

– Lavohmsmåling med 200mA – for måling på beskyttelsesleder og udligningsforbindelser.
– Isolationstest 50, 100, 250, 500 og 1000V – for måling af isolationsmodstand.
– Loop/sløjfe impedans fase/fase, fase/nul og fase/jord, med direkte visning i ohm og beregning af kortslutningsstrøm i A og kA. For bestemmelse af Ik min og Ik max.
– Med adapter IMP 57 kan måles lave impedanser i mΩ og høje kortslutningsniveauer op til 100kA
– Tester alle typer FI/PFI/HPFI afbrydere, type A, B, AC og selektive, 0/180° og viser direkte udkoblingstid, udkoblingsstrøm, Ub/berøringsspænding og jordmodstand.
– 2-polet overgangsmodstand til jord.
– Direkte måling af spændingsfald
– Måler spænding, frekvens samt fasefølge.
– Hukommelse til 999 målinger-
– Optisk USB port for PC kommunikation og dansk software med eksport muligheder til f.eks. Excel (Tilbehør).

Combitest 422 leveres i taske, inkl. prøveledninger, krokodillenæb, prøvepinde, DK-EDB stikprop, Schuko stikprop, kalibreringsbøjle og vejledning. Opfylder IEC 61010-1 KAT IV 300V.

Se videoer her:

https://www.youtube.com/playlist?list=PL8K2FKp8F4UfJ7Q952YqicJBfmB1EyMws​

Elma EVSE-200 adapter aktiverer ladestander, ved at simulere tilslutning af elbil, og bringer målepunkter ud i standard bananbøsninger. Dermed kan f.eks. simpel funktionstest, om stander kan aktiveres, udføres med adapter alene, spændinger kan måles med standard multimeter eller fuld funktionsafprøvning og installationstest foretages med en passende installationstester.

Elma EVSE-200 har desuden flere smarte funktioner.

CP signal i bananbøsninger. Et Ladestik EVSE og elbil EV kommunikerer via frekvensmoduleret signal. Så beder bilen (Elma EVSE-200) f.eks. om 32A, svarer ladestikket måske at der er 13A til rådighed. Dette signal kan aflæses med et standard multimeter med DutyCycle Hz% funktion, eller med det banebrydende Elma 6100EVSE, som direkte viser signalet som en strøm. Find Elma 6100EVSE som tilbehør her på siden.

Elma EVSE-200 kan også tilsluttes en belastning, f.eks. en varmeblæser, op til 10A, direkte i stikkontakten på adapteren. Dermed kan ladestikket testes belastet, og forbindelser kan kontrolleres med enfrarødt kamera.

Elma EVSE-200 kan også lave fejlsimulation for manglende PE forbindelse og CP til PE fejl. Dermed kan adapteren anvendes alene til kontrol af korrekt indkobling og funktionalitet ved fejl.

Adapteren leveres med standard type 2 stikprop og simple drejeomskiftere for simulering af både PP (belastning) og CP (Tilkoblings status) både ventileret (ABD)- og ikke ventileret (ABC) status. Leveres klar til brug i taske og kan med fordel anvendes med installationstestere fra Elma instruments.

Elma 6100EVSE er et robust sand RMS AC/DC minimultimeter udstyret med Bluetoothfunktion. Instrumentet måler strøm, spænding, frekvens, kapacitet, modstand og gennemgang. Yderligere er instrumentet udstyret med specielt område for ekstern strømtang og mulighed for måling helt op til 3000A med flextang (ElmaFlex 430).

Den unikke EVSE funktion i Elma 6100EVSE omsætter desuden CP signal fra EVSE ladestik for elbil, direkte til ampereværdi. Anvendes den f.eks. med Elma EVSE-200 (findes som tilbehør her på siden) kan CP DutyCycle signalet fra laderen aflæses direkte som ampere, i stedet for klassisk Hz% signal. Så indstil f.eks. Elma EVSE-200 CP omskifter på 32A, som simulerer at bilen "beder" om 32A, og aflæs elbilsladerens svar hvad den kan tilbyde, direkte som f.eks. 16A.

Med Bluetoothfunktionen og den gratis APP Elma Link som findes både til iOS og Android bliver Elma 6100BT til et sikkert og smart dokumentationsværktøj. Se dit display direkte på din Android/iOS device og foretag målinger i sikker afstand fra farlig spænding. Se og optag alle værdier, kurver og grafer direkte på telefonen. Gem og tilknyt billede og kommentar til målingen og del f.eks. via mail.

Elma 6100EVSE har stort belyst display og er udstyret med kraftig LED lommelygte, datahold max/min samt auto power off. Instrumentet opfylder EN61010-1 KAT III 600 V og leveres med prøveledninger, batterier og manual.

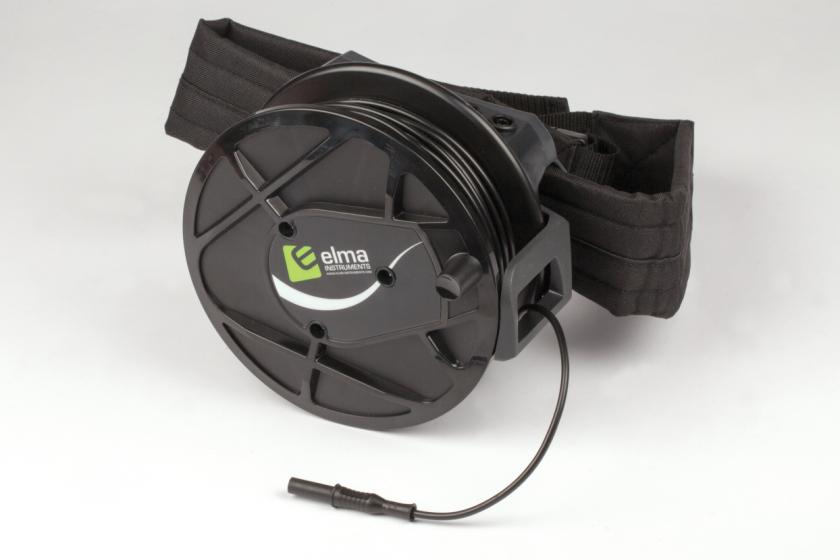

Elma B-Reel er en ny smart kabelrulle med sikkerhedsprøveledning. Kabelrullen er forsynet med praktisk bælte så man har begge hænder fri. Elma B-reel har sikkerhedsbananstik på kablet og to styk sikkerhedsbananbøsninger indbygget i selve tromlen.

Elma B-Reel er ideel ved måling på udligningsforbindelser og beskyttelsesledere, hvor man ofte skal bruge lange prøveledninger for at måle gennemgang.

Kabelrullen indeholder 30 meter 0,75 mm2 sort PVC ledning. Må belastes med max 2A. Opfylder IEC 61010-1 KAT III 1000V og KAT IV 600V.


Ved isolationstest af strømkredse, som indeholder elektronik, bør alle fase- og nulledere være forbundet sammen under målingen. Hermed sikres det, at der ikke kommer potentiale mellem lederne og uheld med elektronik og følsomt udstyr undgås.

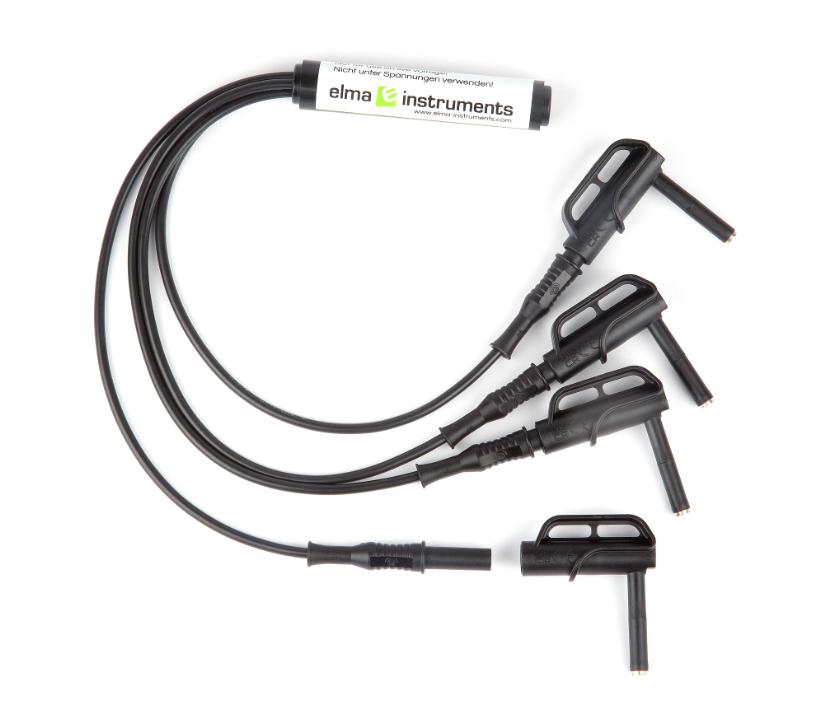

Med den nye Easy-ISO er det nu blevet meget nemt, at lave disse forbindelser og udføre målingen. Easy-ISO sættet består af fire Ø6,6 mm magnetprober samt en 4-polet ledning, som er samlet i en målebøsning. Med de smarte magnet prober holder ledningen sig automatisk fast på målepunktet uden at bruge værktøj og uden at løsne klemmer.

Isolationstest foretages på spændingsløs installation. Afbryd f.eks. på fejlstrømsafbryderen og monter Easy-ISO på afgangssiden af en 4-polede gruppeafbryder. Hvis alle grupper er tændt kan man nu normalt måle hele installationen på en gang. Da man ved denne metode har kortsluttet installationen er det vigtigt at Easy-ISO fjernes, før spændingen genindkobles. Elma Easy-ISO leveres i lille taske og opfylder IEC 61010-1 KAT III 1000V.

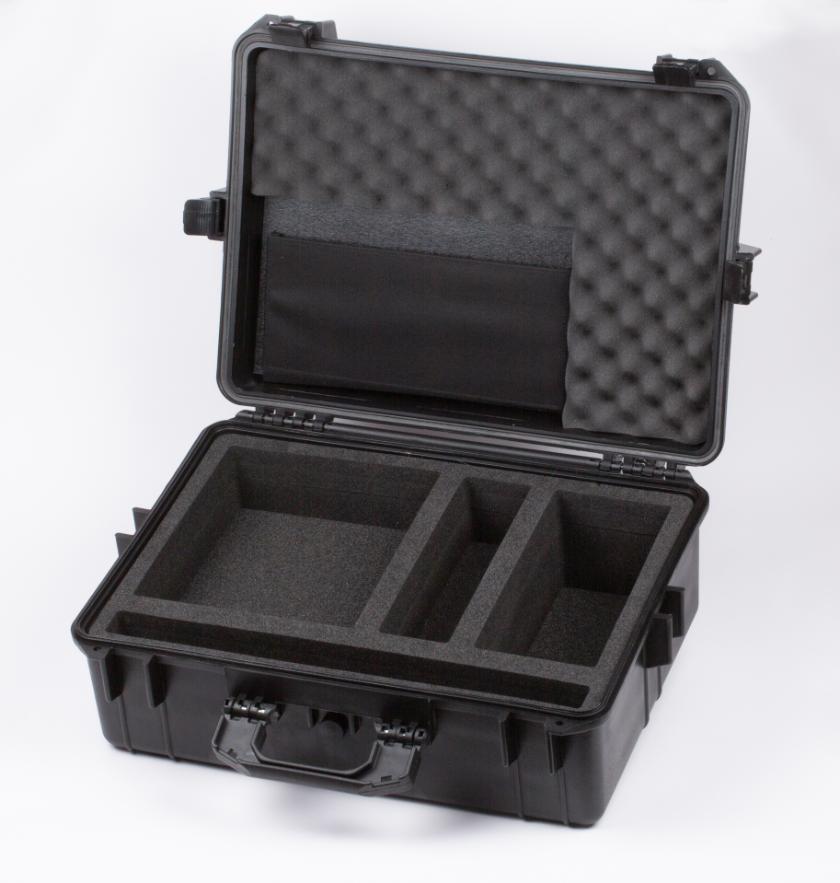

Elma kuffert #55, universal model m. indlæg.
Indlæggene i rummene er i to forskellige højder, så dybden kan tilpasses det enkelte instrument/behov.
Se "Billeder" længere nede på siden for eksempler på indretninger og detaljetegning.

Instrumenter mm. på billederne følger ikke med.
