Elma Instrument kuffert m. Eurotest MI3125BT, 30m tromle og Elma EasyIso

Elma kuffert #50, stor model m. indlæg.

Indlæggene i rummene er i to forskellige højder, så dybden kan tilpasses det enkelte instrument/behov.

Se "Billeder" længere nede på siden for eksempler på indretninger og detaljetegning.

Instrumenter mm. på billederne følger ikke med.

Ved isolationstest af strømkredse, som indeholder elektronik, bør alle fase- og nulledere være forbundet sammen under målingen. Hermed sikres det, at der ikke kommer potentiale mellem lederne og uheld med elektronik og følsomt udstyr undgås.

Med den nye Easy-ISO er det nu blevet meget nemt, at lave disse forbindelser og udføre målingen. Easy-ISO sættet består af fire Ø6,6 mm magnetprober samt en 4-polet ledning, som er samlet i en målebøsning. Med de smarte magnet prober holder ledningen sig automatisk fast på målepunktet uden at bruge værktøj og uden at løsne klemmer.

Isolationstest foretages på spændingsløs installation. Afbryd f.eks. på fejlstrømsafbryderen og monter Easy-ISO på afgangssiden af en 4-polede gruppeafbryder. Hvis alle grupper er tændt kan man nu normalt måle hele installationen på en gang. Da man ved denne metode har kortsluttet installationen er det vigtigt at Easy-ISO fjernes, før spændingen genindkobles. Elma Easy-ISO leveres i lille taske og opfylder IEC 61010-1 KAT III 1000V.

Elma B-Reel er en ny smart kabelrulle med sikkerhedsprøveledning. Kabelrullen er forsynet med praktisk bælte så man har begge hænder fri. Elma B-reel har sikkerhedsbananstik på kablet og to styk sikkerhedsbananbøsninger indbygget i selve tromlen.

Elma B-Reel er ideel ved måling på udligningsforbindelser og beskyttelsesledere, hvor man ofte skal bruge lange prøveledninger for at måle gennemgang.

Kabelrullen indeholder 30 meter 0,75 mm2 sort PVC ledning. Må belastes med max 2A. Opfylder IEC 61010-1 KAT III 1000V og KAT IV 600V.

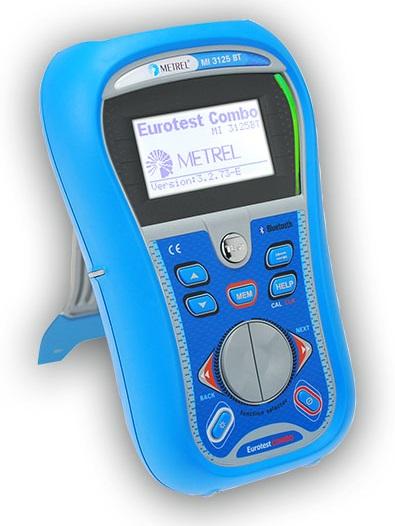

Metrel MI3125BT Eurotest COMBO er en del af en intelligent serie af KLS testere, der ikke alene kan udføre alle nødvendige tests, men som også automatisk godkender eller melder fejl, på de installatioenr du afprøver. Alle kontroller der er sat krav til, i forhold til 61557 og DS/HD 60364, kan instrumentet foretage og ydermere er instrumentet også i stand til at teste fejlstrømsrelæer af type B. Metrel MI3125BT Eurotest COMBO sætter helt nye standarder for installationstestere. Nu er det slut med at skulle hjem og se på sikringskurver og foretage ekstra beregning efter test af installationen. Instrumentet har indbygget sikringstabel, der automatisk sammenligner kortslutningsmålingen med den valgte sikring/automatsikrings brydekurve og herefter
godkendes eller kasseres målingen.

Med sin kompakte størrelse og store display er Metrel MI3125BT Eurotest COMBO, nem og bekvem at betjene. Skal der udføres flere test i løbet af kort tid, er instrumentet praktisk og ergonomisk udformet så gentagne målinger kan udføres let. På det store belyste display vises alle målinger og det indikeres tydeligt om målingen er godkendt i henhold til de valgte grænser, både med farveindikation af en rød eller grøn farve, men også grafisk i displayet.

Metrel MI3125BT Eurotest COMBO byder på mange spændende muligheder, bl.a. en meget brugervenlig hjælpemenu med smarte tilslutningsdiagrammer direkte på displayet.

– Kortslutningsstrøm/loopimpedans, fase/nul, fase/jord og fase/fase.
– Tester alle typer fejlstrømsafbrydere, både type AC, A (med pulserende DC) og B. Den smarte rampefunktion angiver udkoblingsstrøm og tid.
– Lavohm - 200mA test på udligningsforbindelser.
– Isolationstester med 50, 100, 250, 500 og 1000V prøvespænding.
– 2-og 3-polet overgangsmodstand til jord
– Fasefølgeviser og Spændingsmålinger op til 550V
– Direkte måling af spændingsfald
– Indbygget hukommelse for 500 målinger og mulighed for opbygning af installationsstruktur på instrumentet.
– Dansk windowssoftware til hurtig og nem dokumentation, med mulighed for at redigere og lave egne kommentarer.
– Dansk hjælpefunktion indbygget– Utrolig effektivt værktøj til stor hjælp for montører eller teknikere, der gør at tilslutninger altid kan udføres korrekt. Slut med manualer der bliver væk, det hele ligger klar på instrumentet.

Metrel MI3125BT Eurotest COMBO opfylder IEC 61010-1 KAT III 600V og CAT IV 300V. Leveres komplet i taske inkl. opladelige batterier, oplader, prøveledninger og dansk betjeningsvejledning, samt PC-kabel (RS- 232/USB) og dansk windows software.
